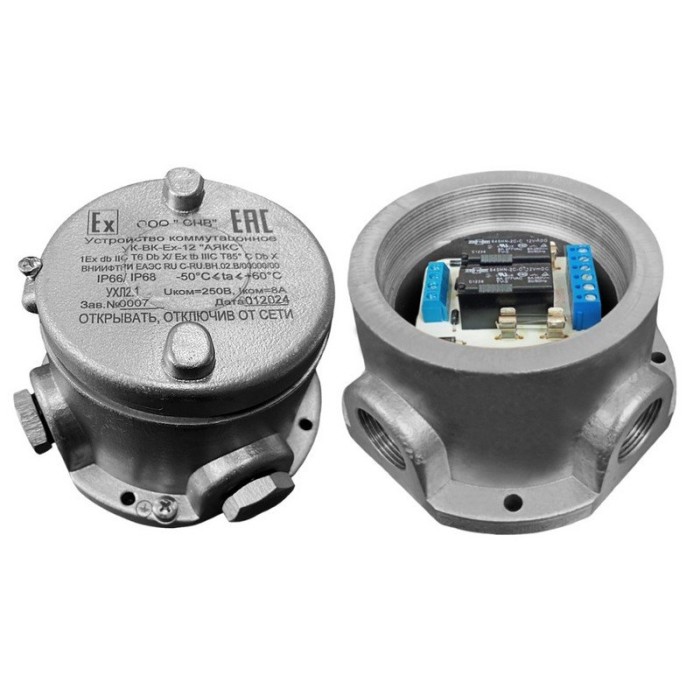

Описание УК-ВК-Ex-24 Аякс. Устройство коммутационное взрывозащищенное. Магнито-Контакт

Взрывозащищенное устройство управления и коммутации, 1EX DB IIC T6 DB Х/EX TB IIIC T85°C DB Х, два реле, контакты на переключение. U-упр.24 В, I-упр.55 мА, U-коммут.до 250В, I-коммут.до 8 А; IP66/IP68, t-раб.-50...+60°C, D117х85 мм, 1,3 кг. До 3 кабельных ввода или Ех-заглушек (приобретаются отдельно).

Назначение изделия

Устройство коммутационное взрывозащищенное УК-ВК-Ех АЯКС - коммутационное устройство, предназначенное для управления подключением и отключением приборов, входящих в состав систем охранной или охранно-пожарной сигнализации, коммутации исполнительных устройств (ламп, сирен, видеокамер, систем пожаротушения, электромагнитных замков и т.д.) в сети переменного тока номинальным напряжением 220 В или цепях постоянного тока до 30 В путем замыкания или размыкания контактов реле.

Дополнительное оборудование

(333947) - Ex-МКВМ М16 В, Кабельный ввод для всех типов бронированного кабеля круглого сечения обжатие кабеля Ø 4-11мм

(333946) - Ex-МКВМ М16 К, Кабельный ввод для всех типов небронированного кабеля круглого сечения обжатие кабеля Ø 4-11мм

(333950) - Ex-МКВМ М16 КМ10, Кабельный ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц10

(333829) - Ex-МКВМ М16 КМ12, Кабельный ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц12

(333949) - Ex-МКВМ М16 КМ8, Кабельный ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц8

(333948) - Ex-МКВМ М16 Т3/4, Кабельный ввод для всех типов небронированного кабеля круглого сечения, проложенного в трубе Т3/4



(333951) - Ex-МКВМ М20 В, Каб. ввод для всех типов бронированного кабеля круглого сечения обжатие кабеля Ø 4-14 мм

(324381) - Ex-МКВМ М20 К, Каб. ввод для всех типов небронированного кабеля круглого сечения обжатие кабеля Ø 4-14мм

(333954) - Ex-МКВМ М20 КМ10, Каб. ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц10

(333955) - Ex-МКВМ М20 КМ12, Каб. ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц12

(333956) - Ex-МКВМ М20 КМ15, Каб. ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц15

(333957) - Ex-МКВМ М20 КМ18, Каб. ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц18

(324380) - Ex-МКВМ М20 КМ8, Каб. ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц8

(333952) - Ex-МКВМ М20 Т1/2, Каб. ввод для всех типов небронированного кабеля круглого сечения, проложенного в трубе Т1/2

(333953) - Ex-МКВМ М20 Т3/4, Каб. ввод для всех типов небронированного кабеля круглого сечения, проложенного в трубе Т3/4



(333959) - Ex-МКВМ М25 Т3/4, Каб.ввод для всех типов небронированного кабеля круглого сечения, проложенного в трубе Т3/4

(333964) - Ex-МКВМ М25 КМ20, Каб.ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц20

(333963) - Ex-МКВМ М25 КМ18, Каб.ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц18

(333962) - Ex-МКВМ М25 КМ15, Каб.ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц15

(333961) - Ex-МКВМ М25 КМ12, Каб.ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц12

(333960) - Ex-МКВМ М25 КМ10, Каб.ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц10

(325223) - Ex-МКВМ М25 К, Каб.ввод для всех типов небронированного кабеля круглого сечения обжатие кабеля Ø 6-18 мм

(333958) - Ex-МКВМ М25 В, Каб.ввод для всех типов бронированного кабеля круглого сечения обжатие кабеля Ø 6-18 мм



(333972) - ВН20, Каб.ввод для всех типов небронированного кабеля круглого сечения обжатие кабеля Ø 6-12 мм

(333975) - ВН20 МР20, Каб.ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц20

(333974) - ВН20 МР15, Каб.ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц15

(333973) - ВН20 Т1/2, Каб.ввод для всех типов небронированного кабеля круглого сечения, проложенного в трубе 1/2



(333977) - ВН25, Кабельный ввод для всех типов небронированного кабеля круглого сечения обжатие кабеля Ø 12-18 мм

(333978) - ВН25 МР20, Кабельный ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц20

(333979) - ВН25 T3/4, Кабельный ввод для всех типов небронированного кабеля круглого сечения, проложенного в трубе T3/4

Маркировка по взрывозащите: 1EX DB IIC T6 DB Х/EX TB IIIC T85°C DB Х	Коммутируемое напряжение (максимальное), В: 250
Тип реле: НЗ/НР	Коммутируемый ток (максимальный), А: 8
Количество реле: 2	Диапазон рабочих температур, °С: -50…+60
Управляющее напряжение, В: 24	Степень защиты: IP66/IP68
Ток катушки реле, мА, не более: 55	Габаритные размеры. мм: D117х85
