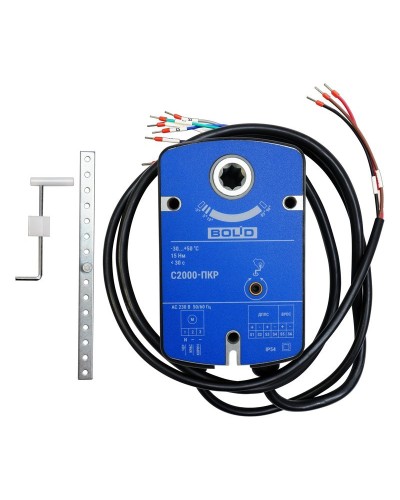

С2000-ПКР. Привод клапана реверсивный адресный. Болид в Батайске

Описание С2000-ПКР. Привод клапана реверсивный адресный. Болид

Привод клапана реверсивный адресный для работы с прибором С2000-КДЛ со встроенным изолятором короткого замыкания; номинальный крутящий момент выходного вала 15 Н/м, угол поворота выходного вала 90°, время поворота 60 с, передающее звено на вал 12х12 мм; 2 входа питания, U-исп.230 В, P-потр.12 ВА (max); U-пит.8...12 В (по линии ДПЛС), I-потр.3.3 мА; IP54, t-раб.-30...+55°С, 170×102×62 мм

Назначение изделия

Предназначен для установки на противопожарных и дымовых клапанах систем противодымной вентиляции.
Привод принимает команды от «С2000-КДЛ», контролирует своё положение, отправляет в систему информацию о своём состоянии. Подключаемое к модулю выносное устройство индикации позволяет с помощью лазерного тестера «ДИП-Тест» проводить проверку работоспособности и тестирование привода. Адресный модуль «С2000-ПКР» оснащён встроенным изолятором короткого замыкания ДПЛС. Для управления приводом не требуется установки промежуточных блоков, привод получает команды напрямую от С2000-КДЛ.

Особенности

- управление клапаном по командам от «С2000-КДЛ», «С2000-КДЛ-2И исп.01» или «С2000-КДЛ-С»
- контроль положения клапана посредством контроля угла поворота выходного вала
- возможность подключения выносного устройства оптической сигнализации «ВУОС-31»
- контроль напряжения питания
- передача состояний контролируемых параметров и приём команд управления по цифровой двухпроводной линии связи (ДПЛС) от «С2000-КДЛ»

Дополнительное оборудование

(276742) - ВУОС-31, Выносной индикатор

(314459) - ДИП-Тест, Тестер

Количество входов питания: 2	- во время вращения, ВА: 12
Напряжение питания, B:	- в состоянии покоя, ВА: 6
- исполнительной части: 230	Номинальный крутящий момент, Н/м: 15
- приёмо-передающей части: 8…12	Угол поворота выходного вала, град: 90
Ток потребления, мА:	Время поворота, с: 60
Потребляемый ток от ДПЛС: 1.5	Передающее звено на вал, мм: 12х12
- исполнительной части : 50	Индикация положения: механический указатель
- приёмо-передающей части : 1.5	Степень защиты: IP54
Потребляемая мощность:	Диапазон рабочих температур, °С: -30…+55
Габаритные размеры. мм: 170х102х62
