Описание решения

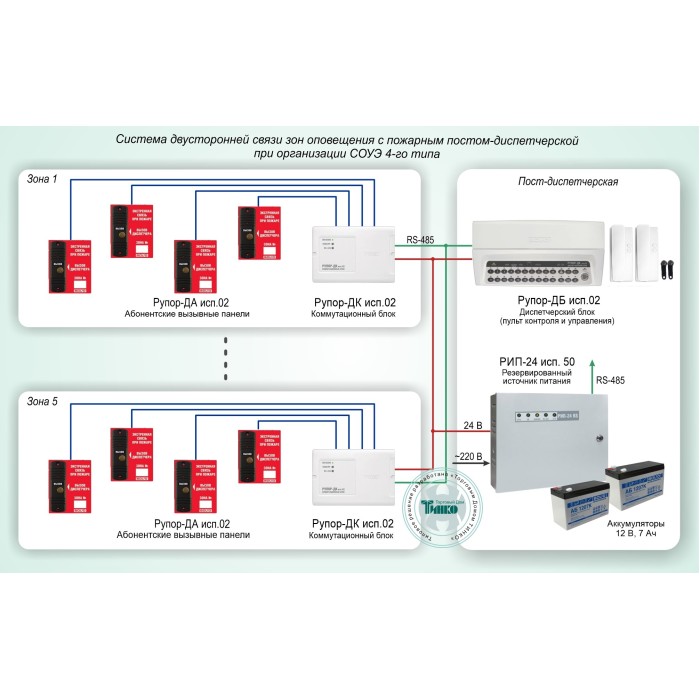

Типовое решение представляет собой систему двусторонней связи пожарного поста (диспетчерской) с зонами оповещения людей о пожаре при организации СОУЭ 4-го типа согласно СП 3.13130.2009. Система является одним из способов оповещения людей о пожаре и управления безопасной эвакуацией в зданиях и сооружениях.

Решение реализовано на базе оборудования серии «Рупор-Диспетчер исп.02» (далее комплекс) производства НВП «Болид».

Основные функции
- получение оперативной информации о:
   - процессе эвакуации
   - месте возгорания
   - распространении опасных факторов пожара
- передача управляющих команд лицам, ответственным за эвакуацию в зонах оповещения.

Состав комплекса
- Диспетчерский блок Рупор-ДБ исп.02
Трубки диспетчера подключаются непосредственно к диспетчерскому блоку на максимальном удалении до 2 метров. С ее помощью диспетчер может поддерживать голосовое общение с абонентами в зонах оповещения.

- Коммутационный блок Рупор-ДК исп.02
К диспетчерскому блоку отдельной шиной интерфейса RS-485 могут быть подключены от 1 до 5 коммутационных блоков Рупор-ДК исп.02. Максимальное расстояние от диспетчерского блока до последнего в линии RS-485 коммутационного блока составляет 1 км.

- Антивандальные абонентские вызывные панели Рупор-ДА исп.02
К каждому из коммутационных блоков могут быть подключены от 1 до 4 абонентских панелей по двухпроводным линиям длиной до 200 метров.

- Источник питания РИП-24 исп. 50
Диспетчерский блок Рупор-ДБ исп.02 и коммутационные блоки Рупор-ДК исп.02 обеспечиваются электропитанием с напряжением до 24 В.

Таким образом, комплекс "Рупор-Диспетчер исп.02" - это система диспетчерской связи (СДС) с емкостью от 1 до 20 зон, удаленных от помещения пожарного поста или помещения с круглосуточным пребыванием персонала на расстояние до 1200 метров.

Комплекс полностью соответствует всем требованиям актуальной редакции ГОСТ Р 53325-2012 и имеет сертификат соответствия требованиям технического регламента пожарной безопасности.
