Описание УКУ-1 v2. Устройство контроля уровня жидкости. Спецавтоматика, Бийск

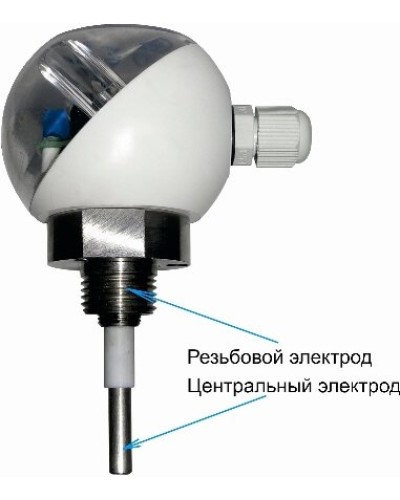

Устройство контроля уровня жидкости, длина электрода 53 мм, материал электрода нерж.сталь, без резьбы на конце электрода; 4 уровня чувствительности ( по составу жидкости), 2 оптореле НЗ/НР (220 В, 0.1 А), 2-х цветный индикатор состояния; U-пит. 9...30 В, I-потр. 6.1 мА, Р-потр. 0.19 Вт; IP54, t-раб. -40...+50°С, габ.размеры 115х65х87 мм, Ø подкл. провода 3...6 мм

Назначение изделия

Устройство контроля уровня жидкости УКУ-1 предназначено для контроля уровня жидкости в узлах управления, в резервуарах, накопительных емкостях, отстойниках и т.п.
Принцип работы устройства основан на изменении диэлектрических свойств среды в зоне электродов, контакт жидкости с электродами вызывает изменение на входе электронного модуля и приводит к срабатыванию реле и изменению состояния индикатора.

Особенности

- 4 диапазона по чувствительности;
- ступенчатый коммутатор позволяет задать требуемый диапазон работы устройства в разных по электропроводности жидкостях;
- переключение с помощью перемычек режима работы «Затопление/Осушение»;
- работа по двухпроводной линии от шлейфа сигнализации;
- гальваническая развязка входа, выхода, питания - не менее 1,5кВ;
- контакты реле могут быть использованы для подключения внешней сигнализации.

Дополнительное оборудование

(305277) - Штуцер приварной для УКУ-1, стальной, внутренняя резьба G 1/2-B



При применении в неметаллической емкости

(305265) - Электрод дополнительный УКУ-1, 500мм, резьба с одной стороны

(305263) - Пластина УКУ-1 для крепления дополнительного электрода

(305264) - Пробка УКУ-1 для крепления дополнительного электрода

Измеряемая среда: электропроводная и неэлектропроводная жидкость	Потребляемый ток, мА: 6.1
Чувствительность: кислоты/щелочи; вода загрязненная; вода обычная; вода очищенная	Степень защиты: IP54
Тревожные выходы: 2 оптореле НЗ/НР (220 В; 0.1 А)	Диапазон рабочих температур, °С: -40…+50
Напряжение питания, В: 9…30	Габаритные размеры. мм: 115х65х87
Диаметр подключаемого кабеля, мм: 3…6
