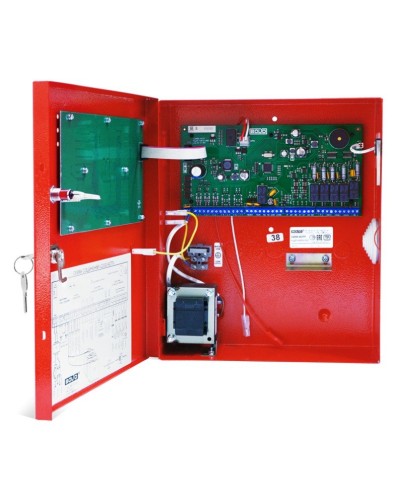

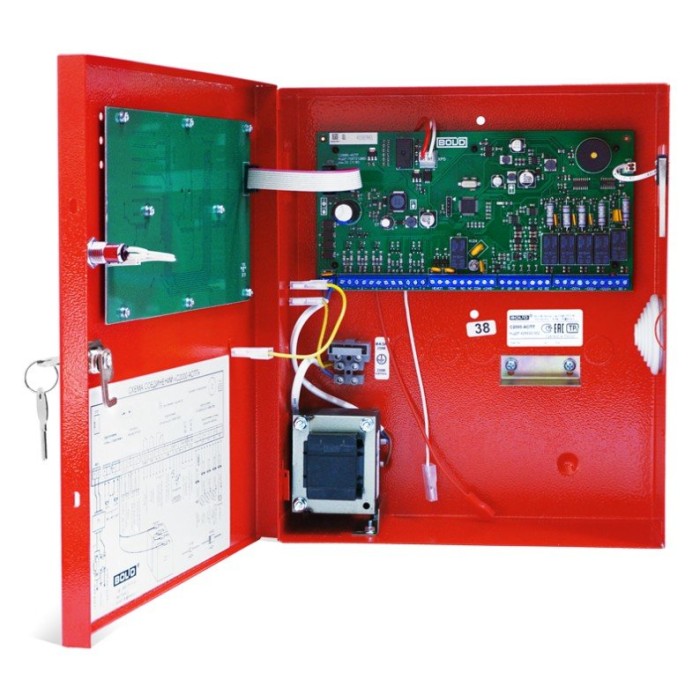

С2000-АСПТ. Прибор приемно-контрольный и управления. Болид в Батайске

Описание С2000-АСПТ. Прибор приемно-контрольный и управления. Болид

Прибор управления порошковым, аэрозольным или газовым пожаротушением на одно направление (24В/1А, до 2А в течение 2 сек.), совместно с С2000-КПБ - до 97 пусковых цепей. Работа под управлением С2000-М или в составе ИСО "Орион". Выходы на оповещатели: СО1 "Уходи", СО2 "Не входить", СО3 "Авт.отключена", ЗО "Сирена" - 24В/1А. Выход NO-C-NO =28В/2А (~128В/0,5А). Выходы "Пожар", "Неисправность": =100В/0,1А (НР), Выход пит. 24В/0,2А. U-пит. ̴220В/50 Гц; корпус под два АКБ 12 В/4,5 Ач; Р-потр. 30ВА; IP30; t-раб.0…+50°C; 305х255х95 мм; масса 6,0 кг

Назначение изделия

Блок приёмно-контрольный и управления автоматическими средствами пожаротушения «С2000-АСПТ» предназначен для работы в составе автоматической установки газового, порошкового или аэрозольного пожаротушения.
Работа блока возможна только в ИСО «Орион» под управлением сетевого контроллера (пульта «С2000М») совместно с блоком индикации системы пожаротушения «С2000-ПТ».
Блок предназначен для:
− защиты одного направления пожаротушения;
− управления автоматической установкой пожаротушения газового, порошкового или аэрозольного типов в автоматическом и дистанционном режимах;
− приёма и обработки сигналов от автоматических и ручных пассивных, активных (питающихся по шлейфу) и четырёхпроводных пожарных извещателей с нормально-замкнутыми или нормально-разомкнутыми внутренними контактами;
− управления звуковыми и световыми оповещателями. Данные оповещатели не являются оповещателями 1 и 2 типов;
− управления инженерным оборудованием (отключением вентиляционных систем и др.);
− приёма команд и передачи извещений по интерфейсу RS-485 на сетевой контроллер (пульт контроля и управления «С2000М»);
− контроля исправности цепей управления автоматической установки пожаротушения, световых и звуковых оповещателей;
− контроля исправности автоматической установки пожаротушения;
− приёма извещений от:
датчиков состояния дверей;
сигнализаторов давления;
выходов неисправности («масса» или «давление»);
блоков контрольно-пусковых «С2000-КПБ»;
устройств дистанционного пуска;
− выдачи извещений «Пожар» и «Неисправность» на пульт пожарной части.

Дополнительное оборудование

(202160) С2000-ПТ, Блок индикации и управления

Количество защищаемых направлений: 1	- количество выходов источника постоянного тока: 1
Параметры шлейфов сигнализации:	- электрические параметры выходов источника постоянного тока: 22…26 В; 200 мА
- количество шлейфов: 3	- количество групп контактов реле на переключение: 1
- напряжение в дежурном режиме, В: 19…24	- электрические параметры групп контактов реле на переключение: DC 28 В 2 А; AC 128 В 500 мА
- суммарный ток потребления извещателей, мА: 3	Напряжение питания, B:
Количество выходов для запуска АУП:	- от сети переменного тока: 220
- без блоков "С2000-КПБ": 1	- от встроенного источника резервного питания: два аккумулятора 12 В 4.5 Ач
- совместно с блоками "С2000-КПБ": 97	Потребляемая мощность:
Параметры выходов:	- максимальная, ВА: 30
- количество выходов на замыкание с контролем цепей: 5	Степень защиты: IP30
- электрические параметры выходов на замыкание с контролем цепей: 22…26 В; 1 А	Диапазон рабочих температур, °С: 0…+50
- количество выходов оптореле на замыкание: 2	Габаритные размеры. мм: 305х255х95
- электрические параметры выходов оптореле на замыкание: 100 В; 100 мА	Масса, не более, кг: 6.0
