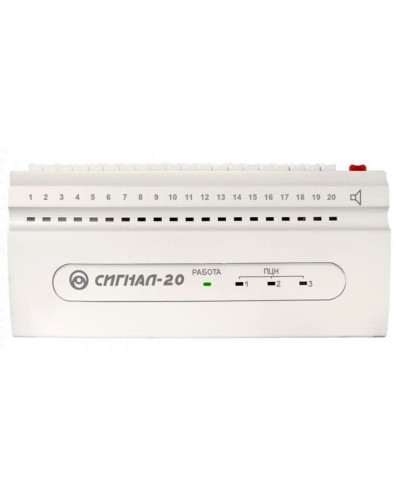

Сигнал-20. Прибор приемно-контрольный охранно-пожарный. Радий в Батайске

Описание Сигнал-20. Прибор приемно-контрольный охранно-пожарный. Радий

ППКОП 20ШС, U-шс.19...24В, I-шс.1,2мА, U-пит.10,2...28,4В, I-потр.до 600мА, 5 выходов "СК", RS-485, tраб.-30...+50°С, IP20, 365х150х45, автономный режим работы или в составе ИСО "Орион", управление со встроенных кнопок или с пульта С2000(С2000М), програм.с пульта С2000(С2000М) или с комп.

Назначение изделия

Прибор приемно-контрольный охранно-пожарный ППКОП 0104065-20-1 "Сигнал-20" серия 04 АЦДР.425513.005 ТУ предназначен для централизованной и автономной охраны магазинов, касс, банков, аптек, учреждений, предприятий и других объектов от несанкционированных проникновений и пожаров путем контроля состояния двадцати шлейфов сигнализации, с включенными в них охранными, пожарными и охранно-пожарными извещателями, и выдачи тревожных извещений о нарушении ШС и срабатывании извещателей на индикаторы и сигнализатор прибора, а также по интерфейсу RS-485 оператору на пульт контроля и управления "С2000" или компьютер, дежурному на пульт централизованного наблюдения через три релейных выхода. Прибор обеспечивает также включение на объекте цепей управления внешними звуковыми и световыми оповещателями, сигнализаторами и указателями.

Особенности

Программирование параметров с пульта С-2000 или ПЭВМ.

Комлектация

- резистор 4,7 кОм (20 шт.)
- вставка плавкая ВПТ6-10 2А (1 шт.)
- вставка плавкая ВПБ6-7 1А (1 шт.)
- фиксатор ШЛИГ.742242.001 (10 шт.)
- шуруп 1-3х30.016 ГОСТ 1144-80 (3 шт.)

Дополнительная информция

Прибор позволяет управлять взятием/снятием ШС с помощью переключателей, а также отображать состояние ШС на встроенных индикаторах. Прибор позволяет также через пульт «С2000» или компьютер выводить оператору на индикацию и регистрацию тревожные и служебные сообщения, а также оператору с пульта «С2000» или компьютера программировать параметры прибора и управлять состояниями и режимами ШС прибора и его выходными ключами.

В шлейфы прибора могут быть включены:
• сигнализаторы магнитоконтактные ИО102-2, ИО102-4, ИО102-5, ИО102-6, датчики типа «Фольга», «Провод»;
• извещатели ударно-контактные типа «Окно-5», «Окно-6»;
• извещатели оптико-электронного, ультразвукового, радиоволнового, емкостного, акустического типов, «Фотон-6», «Фотон-6А», «Фотон-6Б», «Фотон-8», «Фотон-8А», «Фотон-8Б», «Фотон-СК», «Эхо-3», «Эхо-А», «Волна-5», «Аргус-3», «Пик», «Гюрза», «Градиент», «Шорох-1», «Грань-2», «Стекло-1», «Стекло-2», «Стекло-2-1» и им подобные;
• извещатели охранные комбинированные ДТ4ХХ1Т, «Сокол-2»;
• выходные цепи приемно-контрольных приборов;
• извещатели пожарные тепловые «ИП-104-1», «ИП-103-4/1» («Мак-1»);
• извещатели пожарные оптико-электронные дымовые «ИП-212-26» («ДИП-6»), «ИП-212-26У» («ДИП-У»), «ИП-212-5M», «ИП-212-3СУ» и им подобные.

Прибор обладает возможностью автономной охраны с выдачей сигналов на встроенные световые индикаторы, отображающие состояние двадцати ШС, на встроенный звуковой сигнализатор, а также на пять выходов типа «сухой контакт», к которым могут подключаться выносной световой оповещатель постоянного тока, выносной звуковой оповещатель постоянного тока, цепи ПЦН.

Прибор обладает возможностью работать совместно с пультом «С2000» или компьютером.

Прием команд и передача тревожных извещений осуществляется прибором по интерфейсу RS-485 с пульта «С2000» или IBM совместимого компьютера через «Преобразователь интерфейсов RS-232/RS-485» («ПИ»).

Прибор предназначен для установки внутри охраняемого объекта и рассчитан на круглосуточный режим работы.

Конструкция прибора не предусматривает его использование в условиях воздействия агрессивных сред, пыли, а также в пожароопасных помещениях.

По устойчивости к механическим воздействиям исполнение прибора соответствует категории размещения 3 по ОСТ 25 1099-83. По устойчивости к климатическим воздействиям прибор выпускается в исполнении 03 по ОСТ 25 1099-83, но для работы при температуре от 243 К до 323 К (от -30 до +50 °С).

Количество ШС: 20	- два выхода типа "сухой контакт": 28 В/2 А; 120 В/2 А
Номинальное напряжение в ШС, В:	Напряжение питания DC, В: 10.2…28.0
- при токе потребления активных извещателей до 1, 2 мА: 21.0…24.0	Ток потребления в дежурном режиме, мА, не более :
- при токе потребления активных извещателей до 3 мА: 18.0…21.0	- при напряжении питания 12 В: 600
Номинальное сопротивление выносного резистора, кОм: 4.7	- при напряжении питания 24 В: 300
Максимально допустимые токи и напряжения:	Время задержки на вход, с: 0…254
- на выходе "звуковой оповещатель": 28 В/2 А	Время задержки на выход, с: 0…254
- на выходе "световой оповещатель": 28 В/2 А	Диапазон рабочих температур, °С: -30…+50
- три выхода типа "сухой контакт": 28 В/2 А; 80 В/50 мА	Габаритные размеры. мм: 365х165х45
Масса, не более, кг: 0.9
